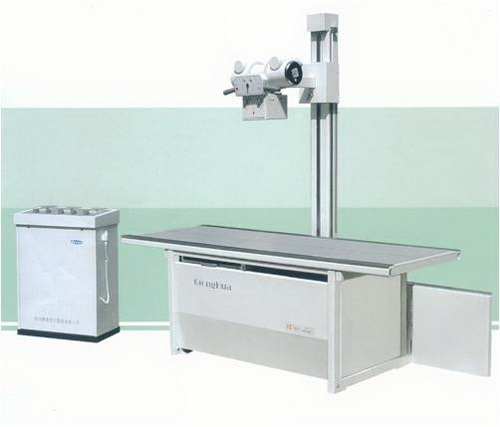

1. Cama individual con tubo individual
2. Tubos anulares tangenciales de la unidad de tubo de rayos X de ánodo rotatorio,
3. Generador de alto voltaje de rectificación de onda completa monofásico
4. Energía volage (V) fotografía kilovoltio (kV), control infinitamente variable y mecanismo eléctrico
5. Estar equipado con el manostato para el filamento del tubo de rayos X y el complemento de carga espacial.
6. Volumen fotográfico, kV, mA y s, subsección, clasificación y protección de enclavamiento
7. Adopte el temporizador de circuito digital. Clasificación según el coeficiente de prioridad R10, que es exacto en el control de tiempo.
8. El primario de alto voltaje utiliza el circuito controlado por cero del rectificador controlado por silicio de gran potencia
9. La cama fotográfica del equipo médico de rayos X de 200 mA puede moverse a lo largo y ancho.
10 El lecho fotográfico, el filtro de rayos vertical y vibratorio del equipo de rayos X médico de 200 mA están en su conjunto sin carril superior e inferior.

Especificaciones,

Power supply	Adjustable range	With power supply 380V  340V—420V
		With power supply 220V  195V—250V
Fluoroscopy	Adjustable range of tube voltage	50~95kV (Can adjust continuously)
	Adjustable range of tube current	0.5~5mA (Can adjust continuously)
	Adjustable range of tube voltage	50~100kV (Can adjust continuously)
	Adjustable range of tube current	Small focus: 50mA
Radiography		Big focus: 50, 100, 150 and 200mA
	Tube current of spot-film	150mA (fix)
	Adjustable range of time	0.04~6.3s   23 grades together
High-voltage	Max. DC output voltage	100kV
Generator unit	Max. DC output current	200mA at instant     5mA at running
X-ray tube	Model	XD51-20.40/100
	Focus	1mm×1mm      2mm×2mm
	Rotary angle	+90°~0°~-5°
	Move range of gastrointestinal  spot-film device (fluorescent screen)	Pressure direction:            300mm
		Horizontal direction: the center of diagnostic  bed moves left (right)			±80mm
		Vertical direction:              400mm
Diagnostic bed	Ray-filter for fluoroscopy	Manual single blade
	Distance between focus and bed face:
	At fluoroscopy and gastrointestinal radiography:    400mm(fix)
	Ray-filter tube (device) for  radiography  (fix X-ray field)	Big (rectangle)	14”×17”	Distance between focus  and film=1m
		Middle (rectangle)	10”×12”
		Small (circle)	φ5”

La configuración estándar es sin soporte de pecho Bucky, es opcional

Información del soporte del pecho Bucky

Consiste en:
Este dispositivo consta de rejillas, cajones de casete, columnas, marcos deslizantes y otras partes.
1 columna
2 marco deslizante
Cajón de 3 cassettes
4 manija de freno
Polea de 5 ranuras
6 tornillos de peso
7 piso
8 cable de suspensión

Instrucciones de instalación
2.1 Consejos de seguridad:
Equipo, instalación y operación de las unidades relevantes, la instalación debe cumplir.
Este marco de fotos es un empaque de chip monolítico, el producto equilibrará el martillo pesado antes del perno de fábrica para un fácil manejo, el perno retirado antes de la instalación.
2.2 Condiciones de la habitación:
Condiciones ambientales: 0 ~ 40 ℃
Humedad relativa: ≤ 75%
Presión atmosférica: 700kpa ~ 1060kpa
Altura de la sala: 2700 mm por encima del ancho de la puerta del equipo receptor Tamaño de la puerta de la sala de 1200 mm de ancho dimensión de no menos de 900 mm
Construcción de la habitación: las paredes de la habitación, las puertas y ventanas de la protección de rayos X deben cumplir con las regulaciones pertinentes, además de que el medio ambiente debe considerar completamente la temperatura ambiente, la humedad, el grado de limpieza, para proteger la vida y la apariencia de los productos. La habitación no se puede utilizar dentro de un gas o líquido inflamable.
El soporte de bucky de 2.3 rayos en la sala de máquinas para determinar la posición de instalación debe cumplir las siguientes condiciones:
2.3.1 soporte de película de rayos en la ubicación de instalación de la sala de máquinas, debe mantener el centro de rayos X de radiografía de alineación de la línea central del panel del soporte.
2.3.2 Casete de película de radiografía montado en bastidor al tubo de rayos X para mantener el enfoque alejado del punto más cercano de 1000 mm, el punto más lejano de ≥ 1500 mm.
2.3.3 El marco de la cama de fotografía de película de rayos y el uso de solo el cabezal del tubo de rayos X girado 90 °, para abrir la iluminación del divisor de haz límite para hacer que el panel del marco de la película de tórax de luz del divisor de haz de alineación de línea cruzada limitada pueda estar en la línea central, mientras tira de la cinta abierta, puede medir fácilmente la distancia entre el enfoque y la película.
2.4 que la radiografía de elección seleccionada y el marco del tubo de rayos X
Para determinar la mejor ubicación entre la posición base, el agua
Área a base de lodo de no menos de 500 × 500 mm.
2.4.1 Colocación de la base de cemento, a base de cemento sujeto al nivel de
Grados del nivel de calibración de la escala.
2.4.2 Perfore dos orificios para pernos de expansión tipo I M8 × 94 y atornille el perno de expansión enterrado.

Información del paquete de este soporte de pecho,
1 paquete de madera, 208 * 60 * 46 cm, peso bruto: 127 kg, peso neto: 100 kg

Más información detallada sobre el pedestal vertical, utilice nuestro manual de usuario.
